Замена прокладки масляного поддона


  • Авторизуйтесь для ответа в теме
Сообщений в теме: 24

#1 Mark 3

Mark 3

    Активный участник

  • Пользователи
  • PipPipPip
  • 598 сообщений
  • Пол:Мужчина
  • Данные автомобиля:
    Авто:Honda Civic Shuttle
  • 1994
  • ZC
  • 1.6л
  • EF5
  • 4WD,
  • кондиционер,

Отправлено 27 January 2010 - 04:42 PM

Данная процедура предстоит всем кто планирует поменять кольца, вкладыши или как у меня - повредил при съеме шкива коленвала буртик поддона. Лучше делать на подъемнике, но возможно и так как показано - с помощью небольшой эстакады. По времени ушло около 3 часов.

Прикрепленные файлы

  • Прикрепленный файл  4.JPG   1.25МБ   104 Количество загрузок:
  • Прикрепленный файл  3.JPG   1.35МБ   126 Количество загрузок:
  • Прикрепленный файл  2.JPG   1.32МБ   113 Количество загрузок:
  • Прикрепленный файл  1.JPG   1.52МБ   103 Количество загрузок:

EF5 Beagle 1600 АКПП 4WD

#2 Demobilizator

Demobilizator

    root

  • Главные администраторы
  • PipPipPipPipPip
  • 3157 сообщений
  • Данные автомобиля:
    Авто:Honda Civic Shuttle
  • 1995
  • ZC
  • 1.6л
  • EF5
  • 4WD,
  • кондиционер,
  • ABS,

Отправлено 17 May 2010 - 04:39 AM

Штаны снимаются без проблем, но головки и удлинитель должны быть жесткие, не менее 3/4, отлично подошел отечественный набор головок.

Honda Civic Shuttle, EF5, ZC 1.6, инжектор, 1995 г.в., 4WD, Beagle
Автомасла и автохимия с доставкой - VTEC55.ru
Sander's notes - личный блог

#3 Demobilizator

Demobilizator

    root

  • Главные администраторы
  • PipPipPipPipPip
  • 3157 сообщений
  • Данные автомобиля:
    Авто:Honda Civic Shuttle
  • 1995
  • ZC
  • 1.6л
  • EF5
  • 4WD,
  • кондиционер,
  • ABS,

Отправлено 17 May 2010 - 04:40 AM

Нижнюю защиту можно снять полностью, я отвернул крайние болты и немного согнул. Флажок переключения привода находится в положении "только передний привод", так удобнее откручивать кардан, тк при полном приводе кардан не крутится.







Honda Civic Shuttle, EF5, ZC 1.6, инжектор, 1995 г.в., 4WD, Beagle
Автомасла и автохимия с доставкой - VTEC55.ru
Sander's notes - личный блог

#4 Demobilizator

Demobilizator

    root

  • Главные администраторы
  • PipPipPipPipPip
  • 3157 сообщений
  • Данные автомобиля:
    Авто:Honda Civic Shuttle
  • 1995
  • ZC
  • 1.6л
  • EF5
  • 4WD,
  • кондиционер,
  • ABS,

Отправлено 17 May 2010 - 04:40 AM

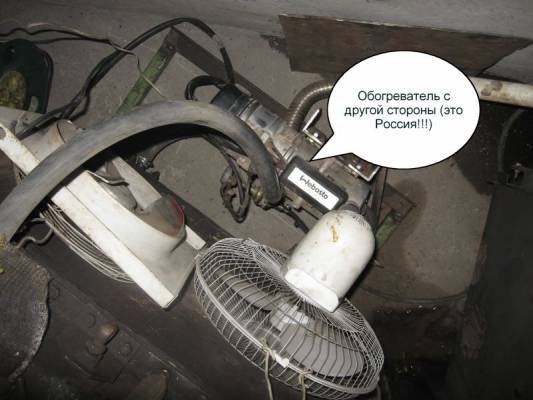

Российский вариант автономного отопителя (мои ботинки справа:rolleyes:)



Сборка в обратном порядке, при установке защитных кожухов надо смотреть, чтобы они не касались корпуса АКПП и глушителя.
Honda Civic Shuttle, EF5, ZC 1.6, инжектор, 1995 г.в., 4WD, Beagle
Автомасла и автохимия с доставкой - VTEC55.ru
Sander's notes - личный блог

#5 Demobilizator

Demobilizator

    root

  • Главные администраторы
  • PipPipPipPipPip
  • 3157 сообщений
  • Данные автомобиля:
    Авто:Honda Civic Shuttle
  • 1995
  • ZC
  • 1.6л
  • EF5
  • 4WD,
  • кондиционер,
  • ABS,

Отправлено 17 May 2010 - 04:42 AM

Все вышевыложенное выложено Mark 3 , я лишь сделал чтобы было видно фотки
Honda Civic Shuttle, EF5, ZC 1.6, инжектор, 1995 г.в., 4WD, Beagle
Автомасла и автохимия с доставкой - VTEC55.ru
Sander's notes - личный блог

#6 siniy_lexus

siniy_lexus

    Участник

  • Пользователи
  • Pip
  • 438 сообщений
  • Пол:Мужчина
  • Данные автомобиля:
    Авто:Toyota Ipsum
  • 1996
  • 3S-FE
  • 2.0л
  • SXM
  • передний привод,
  • кондиционер,
  • ABS,

Отправлено 27 August 2010 - 07:06 AM

Неужели это все нужно чтобы снять маслянный поддон двигателя???

#7 Demobilizator

Demobilizator

    root

  • Главные администраторы
  • PipPipPipPipPip
  • 3157 сообщений
  • Данные автомобиля:
    Авто:Honda Civic Shuttle
  • 1995
  • ZC
  • 1.6л
  • EF5
  • 4WD,
  • кондиционер,
  • ABS,

Отправлено 27 August 2010 - 09:03 AM

к сожалению для нашего полнопривода - ДА. Ибо у нас раздатка и выпуск мешают снять поддон
Honda Civic Shuttle, EF5, ZC 1.6, инжектор, 1995 г.в., 4WD, Beagle
Автомасла и автохимия с доставкой - VTEC55.ru
Sander's notes - личный блог

#8 Mark 3

Mark 3

    Активный участник

  • Пользователи
  • PipPipPip
  • 598 сообщений
  • Пол:Мужчина
  • Данные автомобиля:
    Авто:Honda Civic Shuttle
  • 1994
  • ZC
  • 1.6л
  • EF5
  • 4WD,
  • кондиционер,

Отправлено 28 August 2010 - 03:40 PM

Есть ещё вариант - снять коробку :)
EF5 Beagle 1600 АКПП 4WD

#9 Demobilizator

Demobilizator

    root

  • Главные администраторы
  • PipPipPipPipPip
  • 3157 сообщений
  • Данные автомобиля:
    Авто:Honda Civic Shuttle
  • 1995
  • ZC
  • 1.6л
  • EF5
  • 4WD,
  • кондиционер,
  • ABS,

Отправлено 29 August 2010 - 02:47 PM

Есть ещё вариант - снять коробку :)


один черт вал от раздатки отвинчивать :)
Honda Civic Shuttle, EF5, ZC 1.6, инжектор, 1995 г.в., 4WD, Beagle
Автомасла и автохимия с доставкой - VTEC55.ru
Sander's notes - личный блог

#10 siniy_lexus

siniy_lexus

    Участник

  • Пользователи
  • Pip
  • 438 сообщений
  • Пол:Мужчина
  • Данные автомобиля:
    Авто:Toyota Ipsum
  • 1996
  • 3S-FE
  • 2.0л
  • SXM
  • передний привод,
  • кондиционер,
  • ABS,

Отправлено 16 January 2011 - 03:53 PM

Прокладка с D15 нифига не подошла, что меня ОЧЕНЬ огорчило, озадачился поиском в новосибирске, у нас в городе ее тупо нет (почему в магазинах нет расходников стоимостью в 300 рр, не понимаю...), сборка автомобиля отложена на несколько дней (((

#11 Demobilizator

Demobilizator

    root

  • Главные администраторы
  • PipPipPipPipPip
  • 3157 сообщений
  • Данные автомобиля:
    Авто:Honda Civic Shuttle
  • 1995
  • ZC
  • 1.6л
  • EF5
  • 4WD,
  • кондиционер,
  • ABS,

Отправлено 16 January 2011 - 06:18 PM

Прокладка с D15 нифига не подошла, что меня ОЧЕНЬ огорчило, озадачился поиском в новосибирске, у нас в городе ее тупо нет (почему в магазинах нет расходников стоимостью в 300 рр, не понимаю...), сборка автомобиля отложена на несколько дней (((


поискал не нашел. ЗАвтра товарищ едет в твой славный город, с ним бы передал, а ведь нет в наличии....
Honda Civic Shuttle, EF5, ZC 1.6, инжектор, 1995 г.в., 4WD, Beagle
Автомасла и автохимия с доставкой - VTEC55.ru
Sander's notes - личный блог

#12 siniy_lexus

siniy_lexus

    Участник

  • Пользователи
  • Pip
  • 438 сообщений
  • Пол:Мужчина
  • Данные автомобиля:
    Авто:Toyota Ipsum
  • 1996
  • 3S-FE
  • 2.0л
  • SXM
  • передний привод,
  • кондиционер,
  • ABS,

Отправлено 17 January 2011 - 04:09 AM

поискал не нашел. ЗАвтра товарищ едет в твой славный город, с ним бы передал, а ведь нет в наличии....


Ты по каким кодам искал?


11251-P01-004

11251-P1K-E00

14029700

JJ480

#13 Demobilizator

Demobilizator

    root

  • Главные администраторы
  • PipPipPipPipPip
  • 3157 сообщений
  • Данные автомобиля:
    Авто:Honda Civic Shuttle
  • 1995
  • ZC
  • 1.6л
  • EF5
  • 4WD,
  • кондиционер,
  • ABS,

Отправлено 17 January 2011 - 09:17 AM

Ты по каким кодам искал?


11251-P01-004

11251-P1K-E00

14029700

JJ480


не, я звонками в магазин...
экзист то у нас тоже с москвы идет, минимум сутки.
Honda Civic Shuttle, EF5, ZC 1.6, инжектор, 1995 г.в., 4WD, Beagle
Автомасла и автохимия с доставкой - VTEC55.ru
Sander's notes - личный блог

#14 Demobilizator

Demobilizator

    root

  • Главные администраторы
  • PipPipPipPipPip
  • 3157 сообщений
  • Данные автомобиля:
    Авто:Honda Civic Shuttle
  • 1995
  • ZC
  • 1.6л
  • EF5
  • 4WD,
  • кондиционер,
  • ABS,

Отправлено 17 January 2011 - 09:19 AM

У меня так как полный привод с абс-кой, то
1) флажок переключения сзади.
2) снимешь раздатку - выльется несколько литров АТФ-ки. А точнее вся

Honda Civic Shuttle, EF5, ZC 1.6, инжектор, 1995 г.в., 4WD, Beagle
Автомасла и автохимия с доставкой - VTEC55.ru
Sander's notes - личный блог

#15 Aleksei

Aleksei

    Участник

  • Пользователи
  • Pip
  • 106 сообщений
  • Данные автомобиля:
    Авто:Honda Civic Shuttle
  • 1994
  • ZC
  • 1.6л
  • EF5
  • 4WD,
  • кондиционер,

Отправлено 12 March 2012 - 01:53 PM

Всем привет! Проблема у меня такая : давит масло . вроде как с прокладки. Задняя часть стыка поддона и блока в масле и где стык с коробкой .Поехалв сервис не стал ждать когда в гараж попаду. меняют мне прокладку - старая задубела и треснула. новую мажут герметиком и ставят на место. проходит день заглядываю - опять масло давит еще больше чем было. поехал в этот сервис посмотрели - поддон подтянули вытерли насухо , вечером смотрю уже меньше . но капелька висит мать еёё. с коренного не давит сам смотрел когда разбирали. блок и поддон вроде ровные. колечко на трамблере поменял. датчик давления масла тожелетом менялся. может ли давить отттого что: 1) поддон закручивали от коробки к ГРМу (по мануалу от середины надо равномерно). 2) выдавливает масло так как может быть забит сопун.( не проверял его еще и не знаю как это делать тупо шланг с крышки клапанов снять и в банку с жижей окунуть ?) 3) может ли бежать еще прокладка охладителя масла на который фильтр накручивается.

#16 асфальт

асфальт

    Активный участник

  • Модераторы
  • PipPipPip
  • 976 сообщений
  • Пол:Мужчина
  • Город:Волгоград
  • Данные автомобиля:
    Авто:Civic Shuttle
  • 1995
  • zc
  • 1.6л
  • EF5
  • 4WD,
  • кондиционер,

Отправлено 09 July 2014 - 04:34 PM

Блин тоже поменял датчик давления.Не пойму откуда гонит?У кого чтонить подобное было?


Делай добро и бросай его в воду!

#17 goshaPerm

goshaPerm

    Новичок

  • Пользователи
  • 60 сообщений
  • Данные автомобиля:
    Авто:civic shuttle
  • 1992
  • D16A6
  • 1.6л
  • EE4
  • 4WD,
  • ABS,

Отправлено 10 July 2014 - 01:01 PM

у меня из под болтов клапанной кришки подтекало причем с задней стороны, еще с трамблера



#18 Mark 3

Mark 3

    Активный участник

  • Пользователи
  • PipPipPip
  • 598 сообщений
  • Пол:Мужчина
  • Данные автомобиля:
    Авто:Honda Civic Shuttle
  • 1994
  • ZC
  • 1.6л
  • EF5
  • 4WD,
  • кондиционер,

Отправлено 21 July 2014 - 04:51 PM

прокладку сильно затягивать нельзя - выдавливает, на родной прокладке стоят втулки, ограничивающее сжатие, я положил на герметик. масло может выдавливать и с охладителя и с датчика. на охладителе обычное резиновое кольцо, откручивать только неудобно.


EF5 Beagle 1600 АКПП 4WD

#19 асфальт

асфальт

    Активный участник

  • Модераторы
  • PipPipPip
  • 976 сообщений
  • Пол:Мужчина
  • Город:Волгоград
  • Данные автомобиля:
    Авто:Civic Shuttle
  • 1995
  • zc
  • 1.6л
  • EF5
  • 4WD,
  • кондиционер,

Отправлено 21 July 2014 - 06:01 PM

Определил точно причина протечки сепаратор.Новый датчик давления выкручивал он сухой.До этого менял масло залил в него пятиминутку и вытер всё насухо. Нифига не текло.Поменял недавно на минералку и увидел капли из под промежуточного подшипника.Прокладку под сепаратор давно прикупил.Только поменял недавно правый привод( внутренний шрус умер), а теперь слышно и левый стучит, так что буду менять и сепаратор гляну.Пока не до этого разобрал на Логе движок кольца поменять.

Да ещё когда менял масло выкрутив фильтр попробовал может разболталось крепление там на 30 кажись головка, в наборе небыло, а ступичная не удобно но вроде мёртво сидело.Потом как доберусь отпишу.Жаль фотки не грузятся да и фотка сломалась.Тока телефон аш 1.3 камера.


Делай добро и бросай его в воду!

#20 Mark 3

Mark 3

    Активный участник

  • Пользователи
  • PipPipPip
  • 598 сообщений
  • Пол:Мужчина
  • Данные автомобиля:
    Авто:Honda Civic Shuttle
  • 1994
  • ZC
  • 1.6л
  • EF5
  • 4WD,
  • кондиционер,

Отправлено 24 July 2014 - 10:30 AM

кажется на 24, лучше накидным ключом отручивать - обычная головка не достает.


EF5 Beagle 1600 АКПП 4WD
